Ép đùn

TPE (chất đàn hồi nhiệt dẻo) nhờ độ đàn hồi như cao su và đặc tính gia công nhiệt dẻo như nhựa, là nguyên liệu cao su mềm thường dùng trong quy trình ép đùn, có thể sản xuất liên tục các sản phẩm dạng dài như vỏ bọc cáp, dải đệm làm kín, ống mềm, thanh định hình trang trí, dải bọc composite, v.v. Gia công ép đùn có yêu cầu nghiêm ngặt về tính lưu biến, độ ổn định nhiệt và độ bền nóng chảy của nguyên liệu. Trước khi sản xuất, cần thực hiện xử lý sấy khô theo từng loại vật liệu: SEBS, SBS, TPV chỉ cần sấy ở 70℃ trong 2 giờ khi môi trường ẩm ướt, TPU do tính hút ẩm mạnh phải sấy khô hút ẩm ở 85℃ trong 3-4 giờ, kiểm soát chặt chẽ độ ẩm để tránh sản phẩm bị bọt khí, khuyết tật vân bạc.

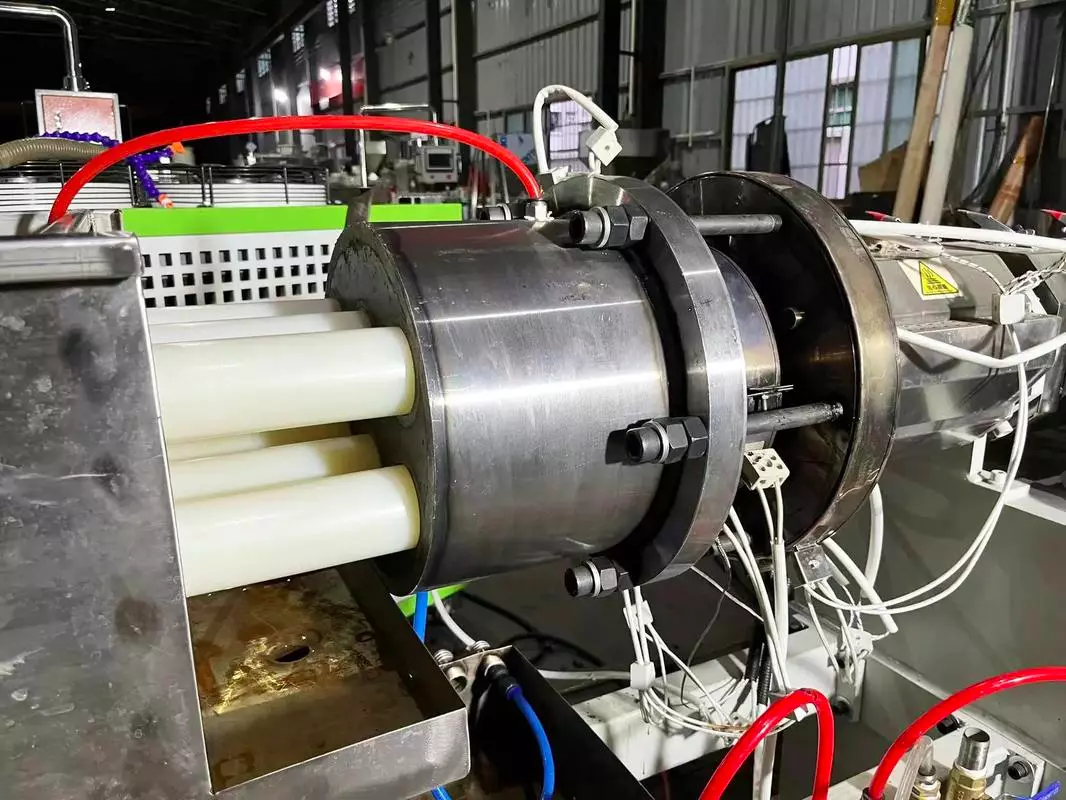

Gia công sử dụng máy ép đùn trục vít đơn có tỷ lệ chiều dài/đường kính 20:1-25:1, kiểm soát nhiệt độ theo từng đoạn dựa trên độ cứng và loại TPE. Khoảng gia công SEBS là 150-195℃, SBS giảm tổng thể 10-15℃ để tránh phân hủy ở nhiệt độ cao, TPV, TPU có nhiệt độ gia công cao hơn, từ 190-210℃. Trục vít chọn cấu trúc gradient cắt thấp, kết hợp áp suất ngược hợp lý để ổn định quá trình hóa dẻo khối nóng chảy, áp suất đầu máy duy trì 5-15MPa, tốc độ trục vít 30-150rpm tùy theo độ mềm cứng.

Vật liệu nóng chảy sau khi được đùn qua khuôn định hình dạng khí động sẽ xảy ra hiện tượng giãn nở sau khuôn, cần kết hợp tỷ lệ kéo 1.1-1.5, sau đó được làm nguội định hình bằng bể nước nhiệt độ thấp hoặc định hình chân không; TPE mềm kiểm soát nhiệt độ nước làm nguội 15-25℃, TPV, TPU cứng nâng nhiệt độ nước lên 30-40℃, đảm bảo kích thước ổn định không dính.

Sản phẩm TPE ép đùn có hiệu suất sản xuất cao, phế liệu có thể tái chế và gia công lại, có độ đàn hồi, chống mài mòn, chống chịu thời tiết tốt. Sản phẩm TPV thường dùng cho gioăng làm kín ô tô, sản phẩm SEBS phù hợp cho thanh định hình cao su mềm dân dụng, sản phẩm ép đùn TPU tập trung vào ống thủy lực chống mài mòn. Trong quá trình gia công, bằng cách điều chỉnh nhiệt độ, tốc độ trục vít, tốc độ kéo, có thể cải thiện các vấn đề như da cá mập, đứt đoạn, dao động kích thước. Sản phẩm hoàn thiện không cần lưu hóa, quy trình gia công ngắn, chi phí tổng thể thấp hơn so với sản phẩm ép đùn cao su truyền thống.
